無油螺桿空壓機減荷閥控制措施
使用無油螺桿空壓機在正常工作時，空氣進入壓縮機后，經壓縮送到空壓機儲氣罐，當壓力達到設定上限值時，壓縮空氣通過壓力調節閥控制減荷閥，把氣門關閉，空壓機不再壓縮空氣，壓力不再升高，當氣壓下降到設定的下限值時，將氣門打開。在使用過程中，由于該公司用氣量較大，需要多臺無油螺桿空壓機同時工作，才能達到生產用氣量的要求。而每臺空壓機都有獨立的壓力調節閥控制，各臺的壓力調節閥開啟壓力不可能一致，所以造成一臺或兩臺空壓機長期處于不工作狀態，有的機臺則長期工作，各臺負荷不均勻，嚴重影響設備的使用壽命。

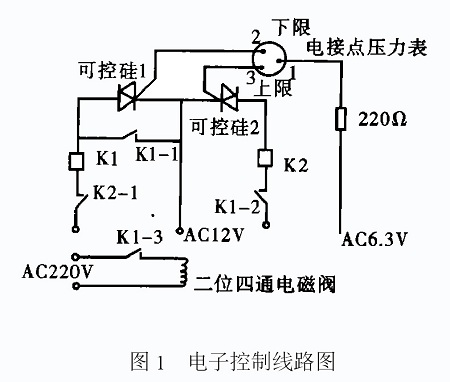

針對此問題，我們進行反復研究試驗，采用了電子控制，取得了較好的效果，線路圖如上圖所示。當氣壓達到電接點壓力表下限時，電流經電阻R限流，流經電接點壓力表1和表2觸發可控硅1導通，中間繼電器K1得電吸合，K121、K122、K123常開點閉合。其中K121是自保點，K123閉合，電磁閥得電，關閉壓縮空氣，減荷閥靠彈簧的力量把氣門打開，空壓機正常工作。當氣壓升到電接點設定上限值時，電流經電阻R限流，流經電接點壓表1和3觸發可控硅2導通，K2得電吸合，K221常閉斷開，K1斷電釋放，K121、K122、K123斷開，電磁閥斷電，打開壓縮空氣，并送到各臺空壓機減荷閥上，靠壓力壓縮彈簧把氣門關閉。
通過以上改進，達到了多臺無油螺桿空壓機可同時工作，且高低壓差可任意調節的目的。
